Como proveedor de muestras de prueba de penetración estándar (SPT), una pregunta que a menudo encuentro es si la muestra SPT es adecuada para todos los tipos de suelo. El SPT es un método de prueba en situ ampliamente utilizado para investigaciones geotécnicas, y comprender su aplicabilidad en diferentes condiciones del suelo es crucial tanto para los ingenieros como para los contratistas.
Cómo funciona la muestra SPT
Antes de profundizar en su idoneidad para varios tipos de suelo, comprendamos brevemente cómo funciona la muestra SPT. El SPT implica conducir una muestra de cuchara dividida en el suelo usando un golpe de martillo estándar. El muestreador es típicamente un diámetro exterior de 50.8 - mm (2 pulgadas), 35.6 - mm (1.4 pulgadas) dentro del dispositivo de tubo dividido de diámetro. Un martillo de 63.5 - kg (140 lb) se cae desde una altura de 760 mm (30 pulgadas), y el número de golpes requeridos para conducir la muestra de 300 mm (12 pulgadas) se registra como el valor N. Este valor N proporciona información valiosa sobre la densidad relativa del suelo, la resistencia y otras propiedades de ingeniería.
Idoneidad para diferentes tipos de suelo
Suelos sin cohesión (arena y grava)
En suelos sin cohesión como la arena y la grava, la muestra SPT generalmente funciona bien. La acción de conducción de la muestra es relativamente sencilla, ya que hay poca o ninguna cohesión que mantenga juntas las partículas del suelo. El valor N obtenido de las pruebas SPT en estos suelos se puede utilizar para estimar la densidad relativa de la arena. Por ejemplo, un valor de N bajo (menos de 10) puede indicar arena suelta, mientras que un valor de N alto (mayor de 30) puede sugerir arena densa.
Sin embargo, hay algunas limitaciones. En gravas muy gruesas, la muestra puede no ser capaz de penetrar fácilmente, y el valor de N puede verse afectado por la presencia de partículas grandes. La muestra puede obstruir la grava, lo que lleva a valores N inexactos. En tales casos, los métodos de prueba alternativos como la prueba de penetración del cono (CPT) o el muestreo de pozo de diámetro grande pueden ser más apropiados.
Suelos cohesivos (arcilla y limo)
Cuando se trata de suelos cohesivos como arcilla y limo, el SPT tiene sus pros y contras. En las arcillas normalmente consolidadas, el SPT puede proporcionar información útil sobre la resistencia al corte no drenada en el suelo. Existen correlaciones empíricas entre el valor N y la resistencia al corte sin drenaje de la arcilla.
Sin embargo, la conducción de la muestra en suelos cohesivos puede ser un desafío. La naturaleza cohesiva del suelo puede hacer que la muestra se pegue, y el valor N puede estar influenciado por factores como la fricción del muestreador contra el suelo y la perturbación causada durante la conducción. Además, el remolde de la arcilla durante el muestreo puede afectar la integridad de la muestra de suelo obtenida. En las arcillas blandas, la muestra puede hundirse bajo su propio peso, lo que dificulta obtener valores n - precisos. En estas situaciones, el uso de un revestimiento dentro de la muestra de cuchara dividida o métodos de prueba alternativos como la prueba de cizallamiento de la veleta puede ser más adecuado.
Suelos orgánicos
Los suelos orgánicos, como la turba y la suciedad, plantean desafíos significativos para la muestra SPT. Estos suelos a menudo son altamente compresibles y tienen poca resistencia al corte. La muestra no puede penetrar el suelo de manera controlada, y el valor de N puede ser poco confiable. La naturaleza fibrosa de la turba puede hacer que la muestra se enrede, y la estructura del suelo se puede perturbar fácilmente durante el muestreo. Para suelos orgánicos, generalmente se prefieren métodos de prueba especializados como la prueba de paletas de campo o las pruebas de consolidación de laboratorio.
Impacto de las condiciones del suelo en el rendimiento de la muestra SPT
Condiciones de agua subterránea
El agua subterránea puede tener un impacto significativo en el rendimiento de la muestra SPT. En suelos saturados sin cohesión, la presencia de agua puede reducir la tensión efectiva entre las partículas del suelo, lo que lleva a un valor N más bajo. Este fenómeno se conoce como el "efecto de flotabilidad". En algunos casos, el suelo puede licuar durante la prueba SPT, especialmente en arenas sueltas y saturadas, lo que puede dar como resultado un valor de N anormalmente bajo.
En suelos cohesivos, el agua subterránea puede afectar la consistencia del suelo. Si el suelo está cerca de su límite de líquido debido a los altos niveles de agua subterránea, la muestra puede hundirse más fácilmente, y el valor N puede ser más bajo de lo esperado. Por otro lado, si el suelo está en estado semi -sólido o sólido, la presencia de agua subterránea puede no tener un impacto significativo en los resultados de SPT.
Capas y estratos del suelo
La presencia de múltiples capas o estratos del suelo también puede complicar el proceso de prueba SPT. Cuando la muestra pasa a través de diferentes tipos de suelo, el valor N puede cambiar abruptamente. Esto puede dificultar la interpretación de los resultados con precisión. Por ejemplo, si una capa de arena densa supera una capa de arcilla blanda, el valor N puede primero indicar alta densidad en la capa de arena y luego caer significativamente cuando la muestra alcanza la capa de arcilla. En tales casos, se puede requerir un registro cuidadoso del pozo y pruebas adicionales para comprender completamente el perfil del suelo.
Equipo complementario para muestreo SPT
Para mejorar el rendimiento de la muestra SPT y abordar algunas de las limitaciones, se pueden usar varias piezas de equipo complementarias. Uno de esos equipos es elBomba de barro. Se puede usar una bomba de lodo para circular el fluido de perforación durante la prueba SPT. El fluido de perforación ayuda a estabilizar el pozo, evitar el colapso de las paredes del suelo y eliminar los esquejes del pozo. Esto es particularmente útil en suelos sueltos o inestables.

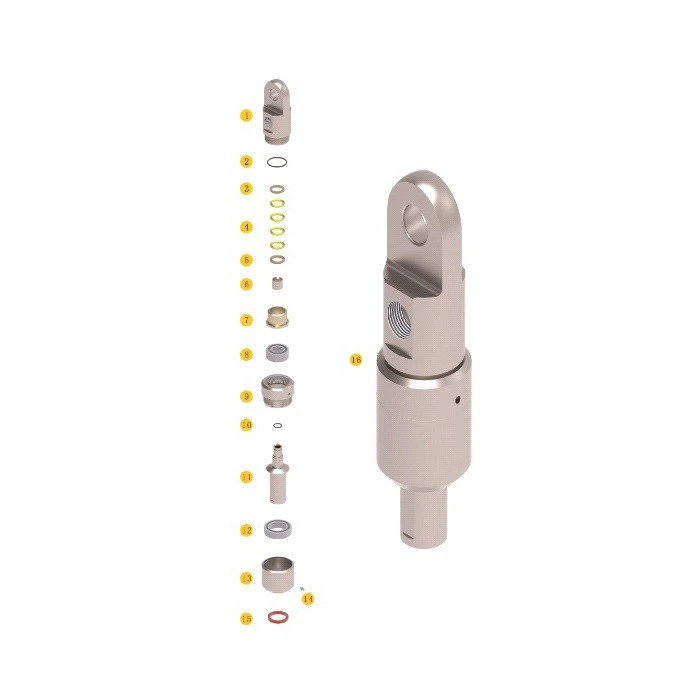

ElConjunto giratorio de aguaes otro componente importante. Permite el suministro continuo de fluido de perforación al pozo mientras se conduce la muestra. El conjunto giratorio de agua garantiza un proceso de perforación suave y eficiente, reduciendo las posibilidades de que la muestra se atasque debido a la obstrucción del suelo.

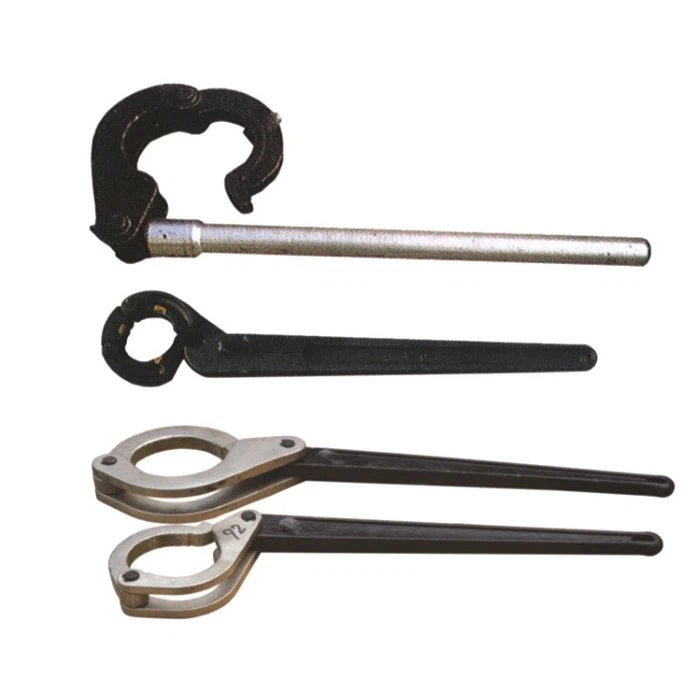

Llaves del círculo de diamantesson esenciales para ensamblar y desmontar la muestra SPT. Estas llaves proporcionan un agarre seguro y facilitan manejar los componentes de la muestra, especialmente en el campo donde las condiciones de trabajo pueden ser desafiantes.
Conclusión
En conclusión, la muestra SPT es una herramienta valiosa para las investigaciones geotécnicas, pero no es adecuada para todos los tipos de suelo. Si bien funciona bien en muchos suelos sin cohesión y puede proporcionar información útil en algunos suelos cohesivos, tiene limitaciones en gravas gruesas, suelos orgánicos y bajo ciertas condiciones de las capas de agua subterránea y del suelo.
Como proveedor de muestras de SPT, entendemos la importancia de proporcionar a nuestros clientes productos de alta calidad e información precisa sobre su uso. Si está involucrado en proyectos geotécnicos y está considerando usar las muestras SPT, lo alentamos a que se comunique con nosotros. Nuestro equipo de expertos puede ayudarlo a determinar si el SPT Sampler es la opción correcta para sus condiciones específicas del suelo y le proporcionará todo el soporte y el equipo necesarios para pruebas exitosas.
Referencias
- ASTM D1586 - 18, Método de prueba estándar para prueba de penetración estándar (SPT) y muestreo de barril dividido de suelos.
- Bowles, JE (1996). Análisis y diseño de la base. McGraw - Hill.
- Terzaghi, K., Peck, Rb y Mesri, G. (1996). Mecánica del suelo en la práctica de ingeniería. Wiley.
