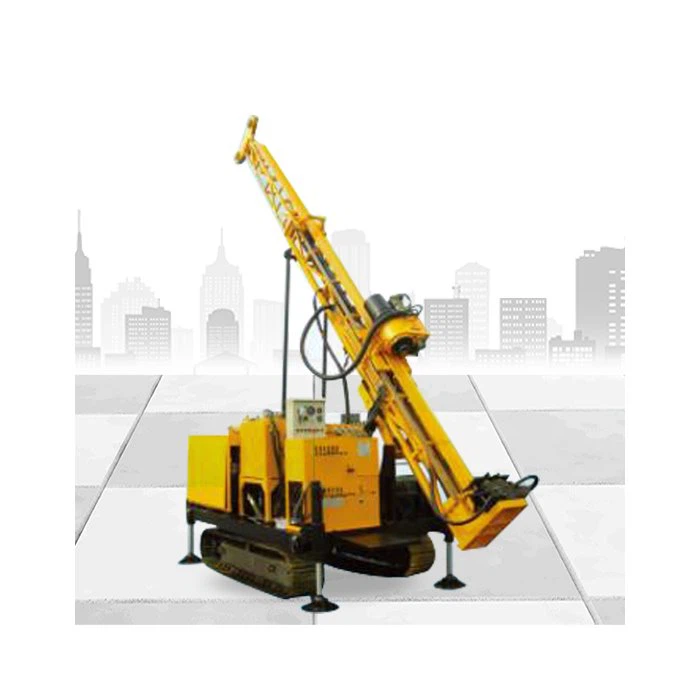

Plataforma de perforación de núcleo de superficie

Descripción del producto

Las plataformas de perforación de extracción de muestras de superficie de la serie ZJYX son plataformas de perforación de cabeza motorizada totalmente hidráulicas, que se utilizan principalmente para la perforación diamantina en la exploración de depósitos sólidos metálicos y no metálicos. También se puede utilizar para taladrar aleaciones. Se pueden perforar agujeros verticales e inclinados. También se puede utilizar para la exploración de campos de hidrología/petróleo y gas, lechada de presas, ventilación, drenaje de túneles y otras perforaciones de ingeniería.

Principales características

◆ La plataforma de perforación de núcleos de superficie tiene una alta velocidad de rotación y un rango de velocidad de rotación razonable, con muchas series de velocidad de rotación y un par alto a baja velocidad. Es adecuado para la perforación con núcleo de diamante de diámetro pequeño, así como para la perforación con núcleo de carburo de gran diámetro y varias perforaciones de ingeniería. requisitos

◆ El equipo de perforación tiene una gran carrera, lo que es beneficioso para reducir la cantidad de barras inversas, evitar el bloqueo del núcleo y mejorar la productividad.

◆ Estructura simple, ligero, buen desmontaje, fácil de mover.

◆ Operación concentrada, operación simple y conveniente, flexible y confiable, lo que reduce en gran medida la intensidad del trabajo.

◆ Al perforar pozos inclinados, el equipo de perforación no necesita una torre inclinada adicional y puede levantar dos tubos de perforación a la vez.

◆ La plataforma de perforación se puede mover e instalar de manera conveniente y rápida, no es necesario ensamblar una torre de perforación especial y el tiempo de preparación se acorta considerablemente.

◆ Los usuarios pueden seleccionar de forma flexible varias formas de carga, como tipo patín, tipo oruga y tipo remolque, de acuerdo con las necesidades reales.

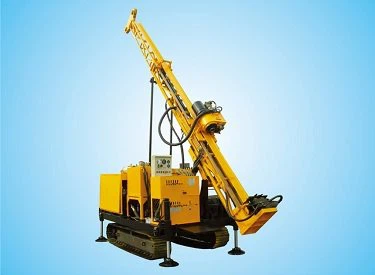

Plataforma de perforación de base montada en remolque	Plataforma de perforación de núcleo montada sobre orugas

Especificaciones técnicas

Modelo	ZJYX-200L/300L	ZJYX-300LG	ZJYX-600L	ZJYX-800L	ZJYX-1200LG
Diámetro/profundidad del pozo	BQ: 300m~400m	BQ: 400m	BQ: 600m	NQ: 900m	NQ: 1200m
	NQ: 200m~300m	NQ: 300m	NQ: 500m	Sede: 700m	Sede: 850m
		Sede: 100m	Sede: 300m	PQ: 450m	PQ: 600m
Ángulo de perforación	0--90 grado	0--90 grado	0--90 grado	0--90 grado	0--90 grado
Velocidad/par de rotación del cabezal de perforación	118~157RPM, 220~290RPM, 456~608RPM, 850~1135RPM/ Par máximo: 2000Nm	104~140RPM; 223~298RPM; 345~500RPM; 800~1100RPM/ Par máximo: 2200N.m	114~152RPM; 245~327RPM; 374~499RPM; 801~1065RPM/ Par máximo: 3000Nm	104~139RPM; 220~295RPM; 407~543RPM; 690~1000RPM/ Par máximo: 4000Nm	100~140RPM; 210~300 RPM; 437~636 RPM; 750~1100RPM/ Par máximo: 5200Nm
Carrera de alimentación de la cabeza de perforación	3500 mm	3500 mm	3500 mm	3500 mm	3500 mm
Cabezal de perforación Máx. Capacidad de levantamiento	30kN	40kN	40kN	55kN	55kN
Cabezal de perforación Máx. Fuerza de empuje	50kN	58kN	58kN	108kN	108kN
Polipasto principal Máx. Capacidad de levantamiento	32KN	55KN	55KN	71KN	71KN
Velocidad de elevación	30m/min	27m/min	27m/min	40m/min	40m/min
Polipasto auxiliar Máx. Capacidad de levantamiento	12KN	12KN	12KN	12KN	12KN
Velocidad de elevación	120 m/min	120 m/min	120 m/min	120 m/min	120 m/min
Modelo de motor diésel	Cummins 4BTA3.9-C100	Cummins 4BTA3.9-C100	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C190
Potencia del motor diésel	74kw	74kw	132kw	132kw	140kw
Peso de la plataforma de perforación (montada sobre orugas)	alrededor de 6500 kg	alrededor de 6800 kg	alrededor de 7000 kg	alrededor de 10000 kg	alrededor de 11500 kg
