Descripción del producto

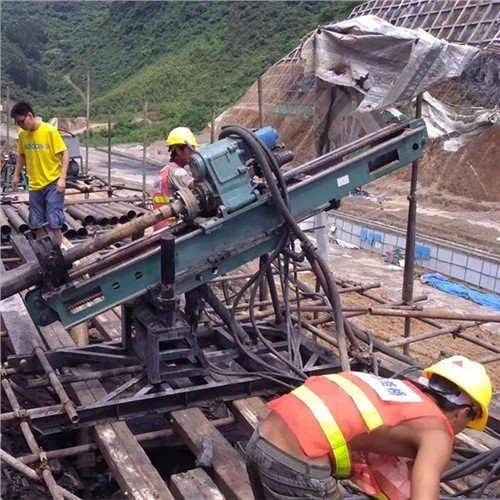

La plataforma de perforación de ingeniería de anclaje ZJ-50 es una plataforma de perforación con cabeza de potencia totalmente hidráulica. Es adecuado para la construcción de orificios de anclaje pretensados de gran tonelaje, orificios de drenaje, aberturas de túneles y orificios para cobertizos de tuberías en estaciones hidroeléctricas, vías férreas y taludes de carreteras, así como para la prevención de deslizamientos de tierra, derrumbes de rocas y otros proyectos de control de desastres geológicos. También es adecuado para la construcción de orificios piloto de chorro rotatorio de alta presión.
Especificaciones técnicas
| Modelo | Plataforma de perforación de ingeniería de anclaje ZJ-50 |
Profundidad del pozo (m) | 40-60 |
Diámetro del pozo (mm) | φ100-165 |
Especificación de la barra de perforación (mm) | φ73×1500,φ89×1500 |
Ángulo de perforación (grado;) | 90 grados ; ~ - 30 grado; |
Velocidad de rotación del cabezal de perforación (FR/RE) (rpm) | 5-120 |
Cabezal de perforación Máx. Par de salida (Nm) | 2000 |
Carrera de alimentación de la cabeza de perforación (mm) | 1800 |
Carrera de deslizamiento del mástil (mm) | 500 |
Cabezal de perforación Máx. Fuerza de elevación (kN) | 30 |
Cabezal de perforación Máx. Fuerza de empuje (kN) | 15 |
Presión nominal del sistema hidráulico (Mpa) | 20 |
Potencia del electromotor (kw) | 18.5 |
Peso de la plataforma de perforación (kg) | 1420 |
Peso de la pieza mayor (sin electromotor)(kg) | 250 |
Dimensión total (tipo de reducción de perforación) (m) | 3.3*1*1.5 |
Principales características
* La plataforma de perforación tiene una gran capacidad de perforación y una amplia gama de aplicaciones; velocidad de perforación rápida, gran capacidad para manejar accidentes y alta eficiencia de perforación.
* El eje de salida del cabezal de potencia de la plataforma de perforación cuenta con un mecanismo telescópico que puede proteger eficazmente las herramientas de perforación. La dirección del cabezal de potencia y la placa del orificio se invierte, y el orificio vertical se puede perforar directamente, lo que aumenta en gran medida el rango de inclinación de la perforación.
* La parte frontal del marco de la plataforma de perforación cuenta con columnas de ajuste hacia arriba y hacia abajo y un Huff, y la altura del mástil se puede ajustar, lo que hace que sea rápido y conveniente alinear los orificios durante la construcción.
* La estructura de la plataforma de perforación está dividida, con buen desmontaje, reubicación e instalación rápida y conveniente; se puede operar desde una larga distancia y la construcción de orificios múltiples se puede completar en una reubicación; el personal operativo tiene un buen ambiente de trabajo y baja intensidad laboral.
* Los orificios de montaje fijos están reservados en el mástil de la plataforma de perforación, que se pueden instalar directamente en el andamio sin necesidad de un marco a través de accesorios (eje horizontal y sujetadores), lo que reduce considerablemente el peso y hace que la máquina se mueva rápida y fácilmente .
* El motor hidráulico, la bomba y la junta rápida de la plataforma de perforación adoptan productos internacionales, y otros componentes principales se seleccionan de productos nacionales famosos y de alta calidad, para que el rendimiento de toda la máquina sea estable, confiable y duradero. La estandarización y serialización de las piezas de desgaste de la plataforma de perforación son altas y la intercambiabilidad es buena.
* La plataforma de perforación es completamente hidráulica, lo que puede lograr una regulación de velocidad continua, operación simple, mantenimiento conveniente y pocas piezas de desgaste.
* La plataforma de perforación se puede aplicar a una variedad de técnicas de perforación, como perforación rotatoria de aleación, perforación con barrena, perforación con martillo DTH y perforación con tubería.
