En el ámbito de la exploración geológica y las operaciones mineras, los equipos de perforación son herramientas indispensables. Estas plataformas están diseñadas para extraer muestras cilíndricas de roca, conocidas como núcleos, del subsuelo. Entre los diversos componentes que componen un equipo de perforación, la tubería de perforación desempeña un papel crucial y multifacético. Como proveedor líder de [equipos de perforación de núcleos], conozco bien la importancia de las tuberías de perforación y sus funciones en los equipos de perforación de núcleos.
1. Transmisión de par
Una de las funciones principales de la tubería de perforación en una plataforma de perforación es transmitir torque desde la fuente de energía de la plataforma a la broca. El par es la fuerza de rotación que permite que la broca corte la roca. La tubería de perforación actúa como un vínculo mecánico entre el mando superior o la mesa giratoria del equipo, que genera el torque, y la broca en el fondo del pozo.
En una operación típica de perforación con núcleo, la fuente de energía, a menudo un motor eléctrico o un motor diésel, transfiere su energía al mecanismo giratorio de la plataforma. Este movimiento giratorio luego se transfiere a la tubería de perforación. La tubería de perforación, hecha de acero de alta resistencia u otros materiales duraderos, puede soportar las altas tensiones de torsión asociadas con esta transmisión de par. Sin una tubería de perforación eficaz, la broca no recibiría la fuerza de rotación necesaria para penetrar la roca, lo que imposibilitaría la operación de perforación con núcleo.
Por ejemplo, en la perforación de pozos profundos, donde el pozo puede alcanzar varios cientos de metros de profundidad, la tubería de perforación necesita transmitir torque a larga distancia. El diseño de la tubería de perforación, incluido su diámetro, espesor de pared y propiedades del material, está cuidadosamente diseñado para garantizar una transferencia de torsión eficiente. Una tubería de perforación bien diseñada minimiza las pérdidas de energía durante la transmisión de torsión, lo que permite que la broca funcione con una eficiencia óptima.
2. Transmisión de fuerza axial
Además del torque, la tubería de perforación también transmite fuerza axial, que es la fuerza hacia abajo aplicada a la broca para empujarla hacia la roca. La fuerza axial es esencial para mantener el contacto entre la broca y la superficie de la roca y para lograr un corte efectivo.
La plataforma de perforación aplica fuerza axial a través de diversos medios, como cilindros hidráulicos o sistemas mecánicos de peso sobre broca. La tubería de perforación actúa como un conducto para esta fuerza, transfiriéndola desde el equipo de superficie de la plataforma a la barrena. La tubería de perforación debe poder soportar las tensiones de compresión asociadas con la fuerza axial sin pandearse ni fallar.
En la perforación de roca dura, se requiere una fuerza axial suficiente para romper la roca. La capacidad de la tubería de perforación para transmitir esta fuerza con precisión es crucial para el éxito de la operación de perforación. Si la tubería de perforación no puede transmitir la fuerza axial de manera efectiva, es posible que la broca no corte la roca de manera eficiente, lo que genera tasas de penetración más lentas y un mayor desgaste de la broca.
3. Circulación de fluido de perforación
El fluido de perforación, también conocido como lodo de perforación, desempeña un papel vital en las operaciones de perforación con núcleos. Ayuda a enfriar y lubricar la broca, eliminar los recortes del pozo y mantener la estabilidad de las paredes del pozo. La tubería de perforación es una parte integral del sistema de circulación del fluido de perforación.
El fluido de perforación se bombea hacia abajo a través del interior de la tubería de perforación hasta la broca. En la broca, el fluido sale a través de boquillas, enfriando la broca y transportando los recortes de roca de regreso a la superficie a través del anillo entre la tubería de perforación y la pared del pozo. La tubería de perforación proporciona un pasaje para que el fluido de perforación llegue a la broca y para que el fluido cargado de recortes regrese a la superficie.
La circulación adecuada del fluido de perforación es esencial para la longevidad de la broca y el éxito general de la operación de perforación con núcleo. Una tubería de perforación obstruida o dañada puede interrumpir la circulación del fluido de perforación, lo que provoca un sobrecalentamiento de la broca, una eliminación deficiente de los recortes y una posible inestabilidad del pozo.
4. Recuperación del núcleo
La tubería de perforación también desempeña un papel en la recuperación de núcleos. En la perforación con extracción de testigos, el objetivo es obtener núcleos de roca intactos para realizar análisis geológicos. La tubería de perforación está diseñada para albergar el barril sacatestigos, que es el componente que recoge y almacena el núcleo de roca.
Una vez que la broca ha cortado la roca y el núcleo se ha recogido en el barril sacatestigos, se utiliza la tubería de perforación para recuperar el barril sacatestigos a la superficie. La tubería de perforación generalmente está conectada al barril sacatestigos de una manera que permite separarla y volver a colocarla fácilmente. Una vez recuperado el barril sacatestigos, se puede retirar el núcleo de roca para su análisis.
El diseño y la construcción de la tubería de perforación están optimizados para garantizar la recuperación segura y eficiente del barril sacatestigos. Debe ser capaz de soportar las fuerzas asociadas con la extracción del barril sacanúcleos del pozo, incluido el peso del barril sacanúcleos y la fricción entre el barril sacanúcleos y la pared del pozo.
5. Control de desviación del pozo
La desviación del pozo es un problema común en la perforación con núcleo, donde el pozo puede desviarse de su trayectoria vertical o inclinada prevista. La tubería de perforación puede desempeñar un papel en el control de la desviación del pozo.
Algunas tuberías de perforación están equipadas con estabilizadores, que son dispositivos conectados al exterior de la tubería de perforación a intervalos. Los estabilizadores ayudan a mantener la tubería de perforación centrada en el pozo, reduciendo la probabilidad de que el pozo se desvíe. Al mantener una trayectoria recta, la tubería de perforación garantiza que las muestras de núcleos se tomen de la ubicación deseada, lo cual es crucial para un análisis geológico preciso.
Además, las características de rigidez y flexibilidad de la tubería de perforación también pueden influir en la desviación del pozo. Una tubería de perforación con la rigidez adecuada puede resistir las fuerzas que causan la desviación, mientras que un cierto grado de flexibilidad permite que la tubería de perforación se adapte a las variaciones naturales de la formación rocosa sin causar una desviación excesiva.
Tipos de equipos de perforación con núcleo y compatibilidad con tuberías de perforación
Como proveedor de equipos de perforación sacatestigos, ofrecemos una variedad de equipos, cada uno con diferentes requisitos para las tuberías de perforación. Por ejemplo, nuestroPlataforma de perforación hidráulica con núcleo de diamantees conocido por su perforación de alta precisión y se utiliza a menudo en proyectos de exploración. Esta plataforma requiere tuberías de perforación que puedan transmitir el torque y la fuerza axial con precisión y al mismo tiempo facilitar la circulación de fluidos de perforación especializados utilizados con brocas de diamante.
NuestroEquipo de perforación de núcleo montado sobre orugasEstá diseñado para la movilidad y se puede utilizar en varios terrenos. Las tuberías de perforación para esta plataforma deben ser lo suficientemente duraderas para soportar las vibraciones y los impactos asociados con el movimiento de la plataforma de un lugar a otro sin dejar de realizar sus funciones principales.

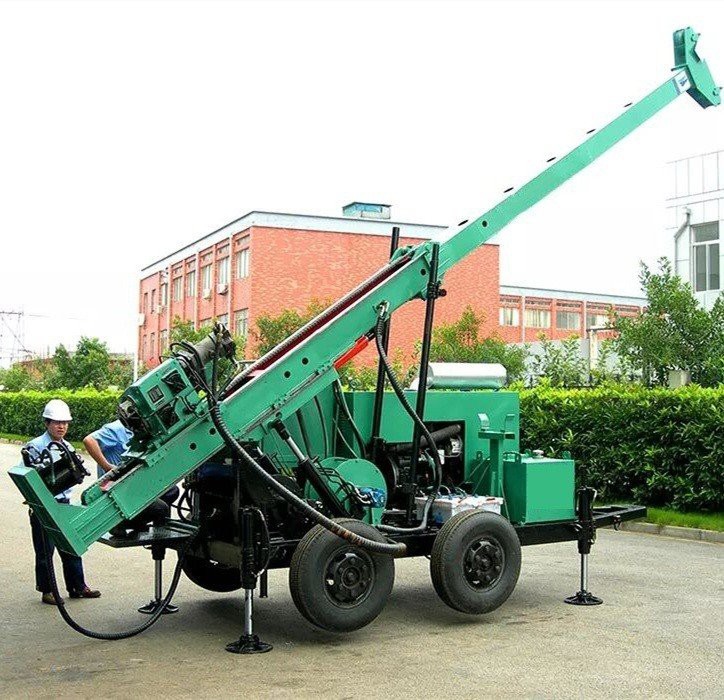

ElPlataforma de perforación de núcleo de superficieSe utiliza comúnmente para la exploración de superficies. Las tuberías de perforación para este tipo de plataforma pueden tener diferentes requisitos de longitud y diámetro según la profundidad y la naturaleza de la exploración.
Conclusión
En conclusión, la tubería de perforación es un componente crítico de los equipos de perforación sacatestigos y realiza múltiples funciones esenciales. Desde la transmisión de torsión y fuerza axial hasta la circulación del fluido de perforación, la recuperación de núcleos y el control de la desviación del pozo, el papel de la tubería de perforación es fundamental para el éxito de las operaciones de perforación con núcleos.
Como proveedor de [equipos de perforación central], entendemos la importancia de proporcionar tubos de perforación de alta calidad que sean compatibles con nuestros equipos. Nuestras tuberías de perforación están diseñadas para cumplir con los exigentes requisitos de la perforación con núcleo moderna, lo que garantiza un rendimiento eficiente y confiable.
Si está en el mercado de equipos de perforación o tubos de perforación, lo invitamos a contactarnos para obtener más información y analizar sus necesidades específicas. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el equipo adecuado para sus proyectos de perforación con núcleo.
Referencias
- Smith, JD (2018). Tecnología de perforación con núcleos: principios y aplicaciones. Elsevier.
- Marrón, AR (2019). Tecnología de fluidos de perforación para perforación con núcleos. Wiley.
- Johnson, RM (2020). Diseño e Ingeniería de Tuberías de Perforación. McGraw-Hill.
